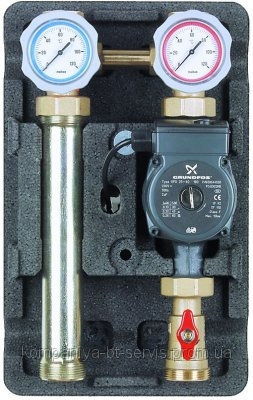

Насосные группы D-UK Meibes (без смесителя). d 32 - 1 1/4"
Нерегулируемые насосные группы Huch EnTEC серии D-UK предназначены для организации циркуляции теплоносителя, поступающего из теплогенератора в отопительный контур.
Область применения насосных групп D-UK - нерегулируемые контуры, такие как контур радиаторного отопления, систему отопления бойлера ГВС, вентиляция, нагрев бассейнов и т.д.
В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с украинским нормам проектирования систем теплоснабжения, а именно:
запорные шаровые краны в подающей и обратной линии;
контактные термометры 0-120 оС в подающем и обратном трубопроводах;
запорный шаровой кран для отсечения насоса со стороны распределительного коллектора;
встроенный обратный клапан в запорном узле обратной линии;
блочная, негорючая теплоизоляция;
посадочное место под перепускной клапан;
обратную линию;
комплект крепления группы на стену.
Посадочное место насоса для всех типоразмеров - 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.
Внимание! При установке в группу насосов напором свыше 6 м.вод.ст. нужно дорабатывать термоизоляцию на месте.
В некоторых случаях необходимо поменять расположение клеммной коробки насоса по "улитки" на "9:00".
Установка сдвоенных насосов невозможна.
Опционально группы могут быть укомплектованы перепускным клапаном.
Рабочая среда - вода / пропиленгликоль до 40%.
Насосные группы Huch EnTEC предназначены для монтажа на распределителях Meibes или на стене (в комплект поставки входит крепежный набор).
Возможна замена местами прямого и обратного трубопроводов (см. Техническую документацию).
| DN 25 | DN 32 | |
|---|---|---|
|
Верхнее подключение: |
BP 1" |
BP 1 1/4" |
|
Нижнее подключение: |
HP 1 1/2" (под плоское уплотнение) |
|
|
Qmax, кВт: приΔT=20°С при ΔT=10°С |
48 24 |
83 41 |
|
Габариты: |
В 420 хШ 250 x Г 246 мм |
|
|
Подключение насоса: |
НГ 1 1/2" |
НГ 2" |
|
Рабочее давление/Tmax |
6 бар/110 °C |
|
|
Kvs: |
6,2 |
6,4 |
