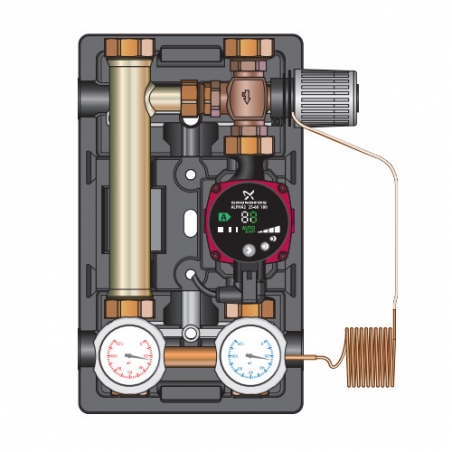

Насосные группы D-МTR (с ограничением температуры обратной линии, термостат 35-65 ° С)
Насосные группы D-MTR с поддержанием постоянной температуры обратной линии серии Design Huch EnTEC предназначены для циркуляции теплоносителя и одновременно поддержания постоянной температуры обратной линии. Поддержка осуществляется c автоматическим добавлением теплоносителя с линии, в случае падения температуры обратного потока. Управление осуществляется с помощью термостатического клапана.
Область применения: подключение любого контура, где требуется поддержание заданной температуры теплоносителя в обратной линии, например твердотопливные котлы, котлы с чугунными или стальными теплообменниками.
Цель поддержания температуры обратной линии - это защита теплообменника котла от коррозии при конденсации влаги дымовых газов. Опасность конденсации особенно велика в следующих случаях - при запуске котельного агрегата или при внезапных больших запросах на тепло. Например, после предыдущего ночного снижения температуры, в больших отопительных системах с большим содержанием воды, в которых прерывисто подключаются различные потребители тепла, т. Е. В каждый раз, когда в котел возвращается вода с очень низкой температурой. Критическая температура поступающей в котел обратной воды зависит от конструкции горелки и типа котла и регламентируется производителями котлов.

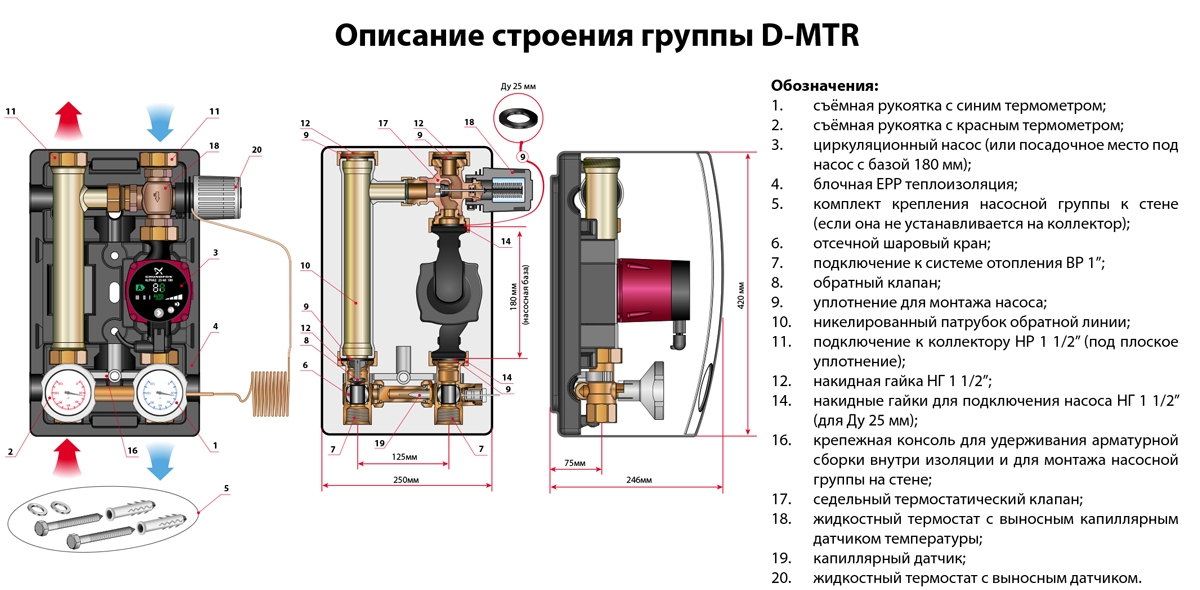

В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с украинским нормам проектирования систем теплоснабжения, а именно:
шаровые краны в подающей и обратной линии
контактные термометры 0-120 оС в подающей и обратной линии
трехходовой смеситель с термостатическим клапаном
встроенный обратный клапан в запорном узле линии
температурный датчик термостатического поводу встроенный в корпус запорного устройства обратной линии
труба линии
комплект крепления группы на стену
блочная, негорючая теплоизоляция
Насосные группы серии Design Huch EnTEC предназначены для монтажа на распределителях Майбес или на стене (в комплект поставки входит крепежный набор).
Внимание!
1) В данном типе насосных групп отвода и линии не изменяются.
2) Поддержание температуры в диапазоне 30-65 0С.
3) Пропускной клапан в данной группе не устанавливается.
4) При установке в группу насосов с "нулевым" напором более 6 м. В. ст. нужно подрезать теплоизоляцию. В некоторых случаях необходимо поменять расположение клеммной коробки насоса по "улитки" на "9:00".
|
DN 25 |
---|---|
Нижнее подключение: |
BP 1" |
Верхнее подключение: |
HP 1 1/2" (под плоское уплотнение) |
Qmax, кВт: при ΔT=20° |
46 |
Габариты: |
В 420 х Ш 250 x Г 246 мм |
Подключение насоса: |
НГ 1 1/2" |
Рабочее давление/Tmax |
6 бар/110 °C |
Kvs: |
4,1 |
