Насосные группы D-МK (со смесителем) d 32 - 1 1/4 "
Регулируемые насосные группы Huch EnTEC серии D-MK предназначены для организации циркуляции теплоносителя, поступающего из теплогенератора в отопительный контур, в котором необходимо регулировать температуру теплоносителя.
Область применения - регулируемые контуры, например контур теплого пола, контур радиаторов и т.д. Регулирования в насосной группе осуществляется за счет подмешивания холодного теплоносителя с обратной линии в трубопровод линии контура, тем самым поддерживая заданную температуру теплоносителя в системе.

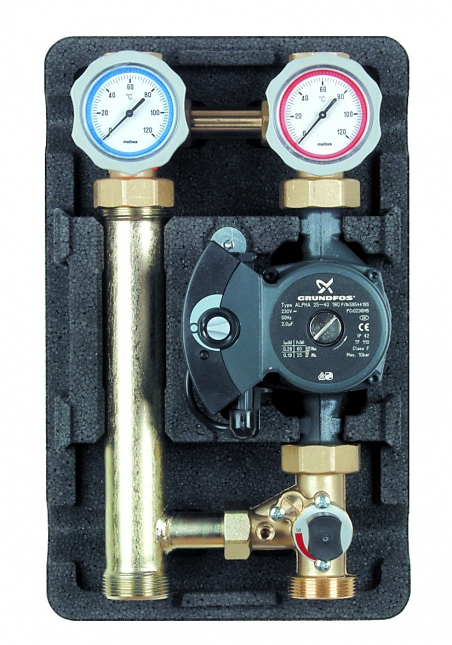

В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с украинским нормам проектирования систем теплоснабжения, а именно:
шаровые краны в подающей и обратной линии
контактные термометры 0-120 оС в подающей и обратной линии
трехходовой смеситель со ступенчатым байпасом
встроенный обратный клапан в запорном узле обратной линии
блочная, негорючая теплоизоляция
посадочное место под перепускной клапан
труба обратной линии
комплект крепления группы на стену

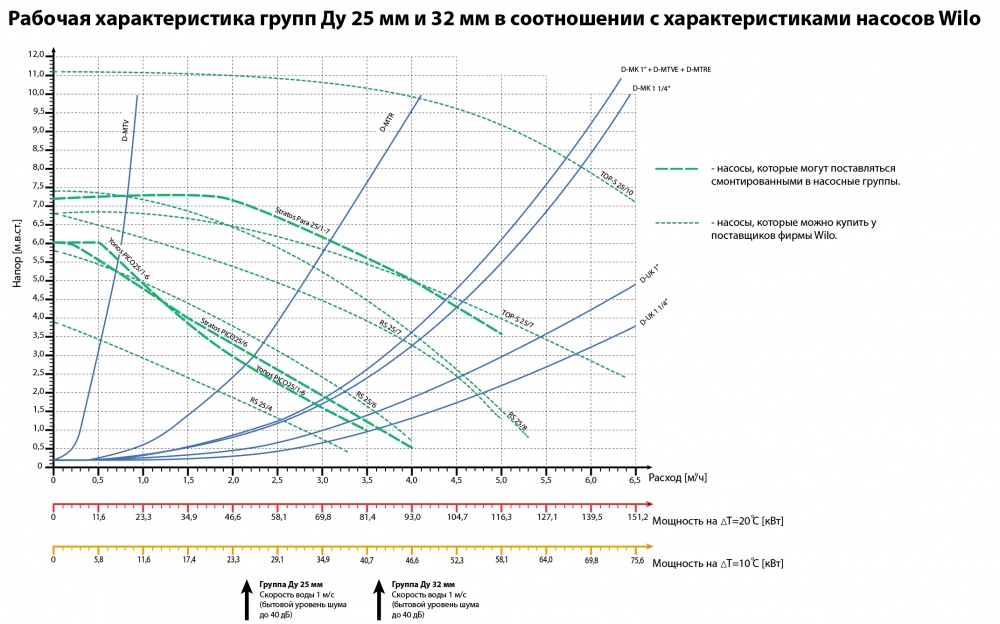

Посадочное место насоса для всех типоразмеров - 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.
Для управления трехходовым смесителем Meibes предлагает три вида электронных сервоприводов - трехпозиционный сервомотор 220 В, электрический сервомотор 24 В (управляющий сигнал 0-10 В), сервомотор с интегрированным термостатом.
Насосные группы D-MK доступны в двух вариантах: с правой и левой подачей. В данном типе насосных групп отвода и линии не изменяются.
Рабочая среда - вода / пропиленгликоль до 40%
Насосные группы Huch EnTEC предназначены для монтажа на распределителях Meibes или на стене (в комплект поставки входит крепежный набор).
Внимание!
При установке в группу насосов напором свыше 6 м.вод.ст. нужно дорабатывать теплоизоляцию на месте.
В некоторых случаях необходимо поменять расположение клеммной коробки насоса по "улитки" на "9:00".
Установка сдвоенных насосов невозможна.
|
DN 25 |
DN 32 |
---|---|---|
Верхнее подключение: |
BP 1" |
BP 1 1/4" |
Нижнее подключение: |
HP 1 1/2" (под плоское уплотнение) |
|
Qmax, кВт: приΔT=20°С при ΔT=10°С |
48 24 |
83 41 |
Габариты: |
В 420 х Ш 250 x Г 246 мм |
|
Подключение насоса: |
НГ 1 1/2" |
НГ 2" |
Рабочее давление/Tmax |
6 бар/110 °C |
|
Kvs: |
6,2 |
6,4 |
